Voûtes de la rue des Fahys

DESCRIPTIF

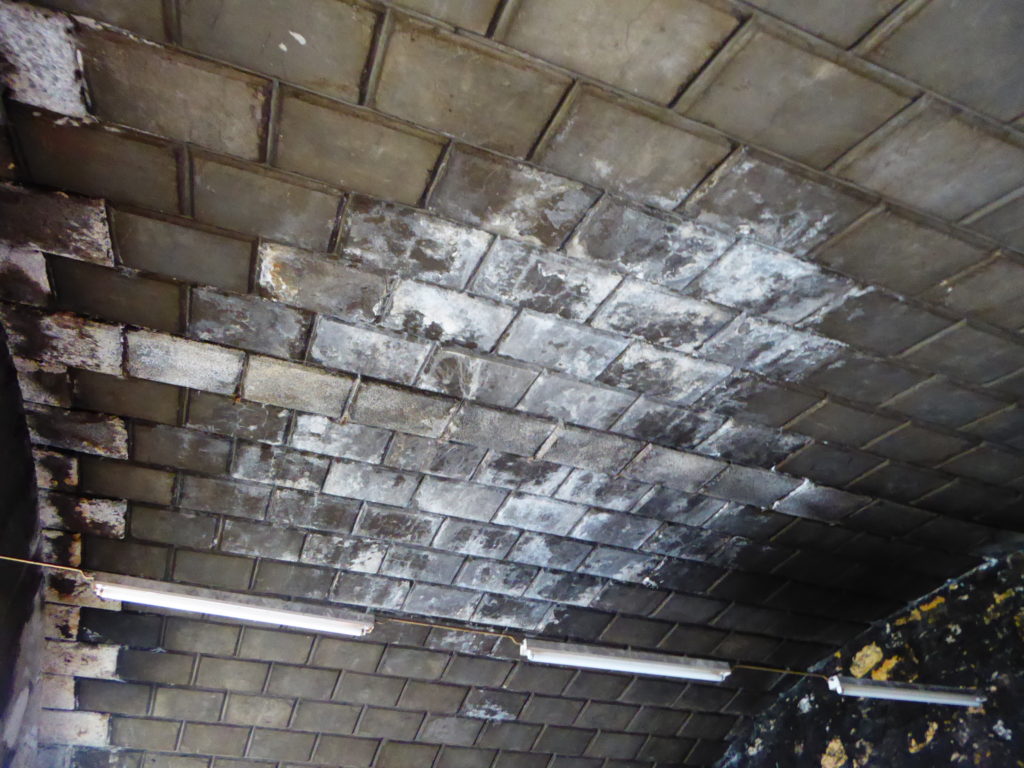

Les 15 voûtes situées au Nord des voies de la gare de Neuchâtel, construites vers
1903, sont en mauvais état et présentent de nombreuses infiltrations d’eau.

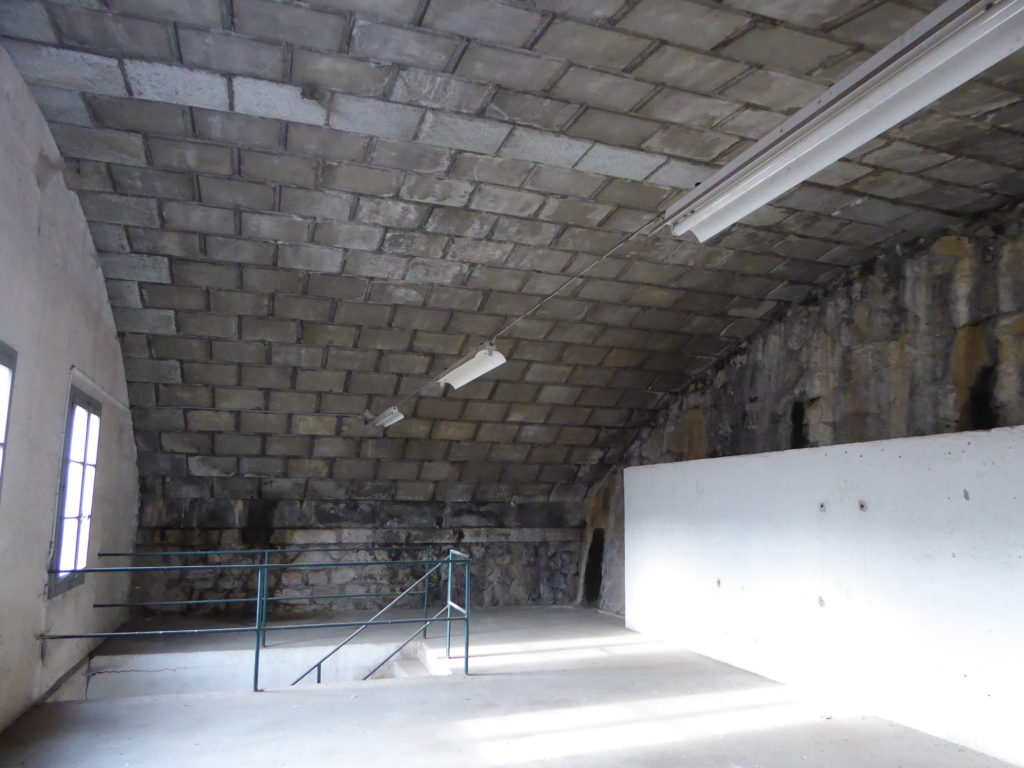

Leur fonction principale est de servir de pont à la rue des Fahys, mais certaines
voûtes ont également été aménagés en locaux techniques par le passé.
Elles présentent des géométries variables avec des portées et flèches comprises
entre 10.1 m et 23.3 m, et respectivement 0.9 m et 2.5 m.
Leurs parties frontales ainsi que leurs lignes zénithales sont constituées de pierres naturelles, tandis que le solde est en béton non armé, imitation moellons. Les contreforts sont intégralement constitués de pierres naturelles.
Le mandat avait pour objectifs de :

• Maîtriser ces structures centenaires (voûtes et contreforts) en réalisant,
  entre autres, des investigations ainsi qu’un relevé géomatique ;
• Réaliser une analyse statique afin de quantifier leur capacité portante ;
• Proposer un concept d’assainissement

Trois variantes ont été proposées :

1. Réhabilitation avec une surcouche en CFUP
2. Réhabilitation conventionnelle avec une étanchéité LBP
3. Remplacement par un mur de soutènement

PRESTATIONS

Le mandat confié concernait les prestations suivantes :

• Acquisition des bases (vision locale, collecte d’archives très
  lacunaires, investigations et organisation d’un relevé géomatique 3D)
• Etablissement d’un plan de l’état existant
• Vérification statique de 2 voûtes représentatives (analyse
  élastique-élastique, analyse non linéaire matérielle par EF et contrôle de plausibilité par une méthode manuelle simplifiée)
• Vérification statique de 2 contreforts représentatifs
• Elaboration d’un concept d’assainissement (proposition de 3
  variantes) y.c. devis estimatif. Intégration d’une 4ème variante proposée par les CFF
• Etablissement d’un rapport de synthèse

POINTS REMARQUABLES

▷ Voûtes historiques en béton non armé
▷ Analyse non linéaire matérielle par éléments finis
▷ Proposition d’une variante d’assainissement en CFUP
